HBM

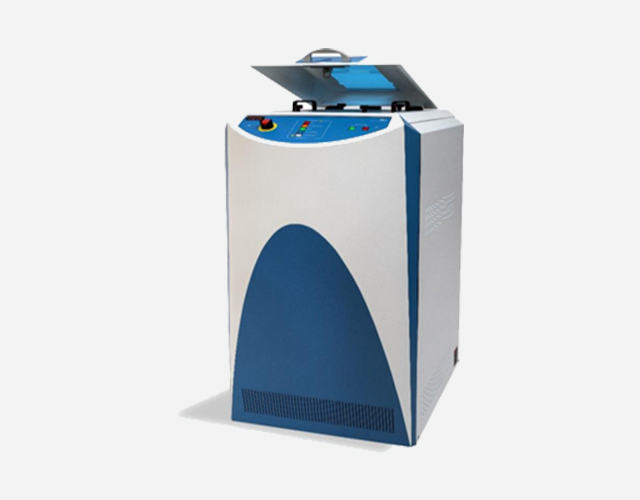

HBM (Human Body Model)

  • 전하를 잃거나 얻은 상태의 두 물체가 “반도체”와 “인체”라고 가정한 시험입니다. 인체특성을 모사한 회로를 구성하고 반도체에 ESD pulse를 인가합니다. HBM분류 수준은 250 V ~ 8000 V 입니다.
  • ESD는 반도체 제품의 주요불량 원인 중 하나로, 전위가 다른 두 물체가 접촉하면서 순간적으로 전하가 이동하는 현상입니다. 인체는 여러 가지 방식으로 전하를 얻거나 잃게 되는데, 흔히 알고 있는 마찰전기를 통해서 Positive 또는 Negative 상태가 됩니다. 반도체장치가 실제 ESD 현상을 겪게 되는 여러 상황이 modeling 되었고 , 각 시험 수준에 따라 제품의 ESD 내성(sensitivity)을 몇가지 등급으로 분류합니다.

진행 조건

Stress Ref. Abbv. Conditions
Human Body Model ESD JS-001 ESD-HBM TA = 25 °C
Charged Device Model ESD JESD22-C101 ESD-CDM TA = 25 °C
Machine Model JESD22-A115 ESD-MM TA = 25 °C
시험 명 Reference 시험 요구/주의사항
ESD – Human Body model AEC Q100-002
  • HBM 자격 테스트는 다음 수준에서 수행 / 건너뛰는 전압 수준은 허용되지 않음
  • 500V, 1000V 및 2000V.
  • 500V에서 장애가 관찰되면 250V에서 HBM 테스트를 수행. 250V에서 장애가 관찰되면 125V에서 HBM 테스트를 수행.
  • 장치가 250V에서 고장나고 125V에서 파형 요구 사항을 충족하는 테스터를 사용할 수 없는 경우 해당 부품은 클래스 0A
  • (즉, < 125V)로 분류되어야 함.
  • AEC Q100-002 Table 3: Integrated Circuit HBM ESD Classification Levels 참고
