High Speed HTOL

    High speed HTOL (고속(실동작) HTOL 시험/평가)

    • 반도체 동작주파수의 증가에 따른 기존 HTOL test(10Mhz) 에서 동작 불가능한 부분의 고속 주파수 동작 시험 필요함
    • Digital System에서 신호가 제대로 전달 되지 않는다면 오작동이 발생하거나 정상적인 동작을 실행할 수 없음
    • 고속(실동작) 시험/평가 진행으로 반도체 초기 설계 검증, 반도체 출하 품질 경쟁력 강화, 추후 발생되는 품질 비용 감소

    장비 사양

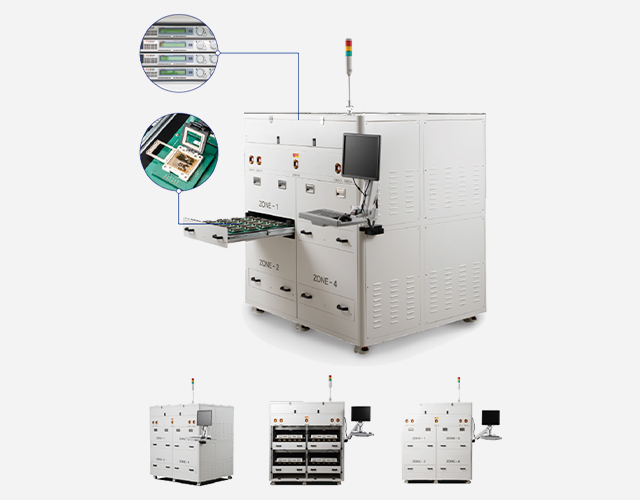

    HSB5000 장비 사양
    temperature socket 80
    temperature system 1target = 1temperature control
    temperature system ambient to 150° C
    burn-in board 4
    power/pattern zone 1
    temperature uniformity ±2℃
    memory depth 15Mbit
    HSB5000 장비 power 사양
    V1 0 ∼ +30 V 20A board 4장 기준
    V2 0 ∼ +30 V 20A
    V3 0 ∼ +30 V 20A
    V4 0 ∼ +30 V 20A
    V5 0 ∼ +30 V 20A
    V6 0 ∼ +30 V 20A
    V7 0 ∼ +30 V 20A
    V8 0 ∼ +30 V 20A
    HSB5000 장비 vector 사양
    4 Slot / 장비 ch 수 동작 주파수 Vil / Vih level
    zone 0 slots 1,2,3,4 24CH differential signal 2Ghz~ 0.2 ~ 0.8 LVDS signal

    욕조 곡선

    • ▶ ▶ 안정기 : 초기불량을 제거한 안정된 상태에서 User가 제품을 사용하는 구간으로 불량이 일정하게 발생
    • HTOL 시험의 동작 속도를 User operation Test 환경에서 진행을 목적으로 high speed 시험을 진행 합니다.
      가속수명시험 장비의 한계점(Max. 10Mhz)을 자체 개발된 High speed board System의 기술을 적용 실제 구동 환경과 가까운 3GHz급 HTOL 시험을 목적으로 하고 있습니다.
      고속(실동작) 시험/평가 진행함으로 반도체 초기 설계 검증, 반도체 출하 품질 경쟁력 강화, 추후 발생되는 품질 비용 감소 할 수 있습니다.
